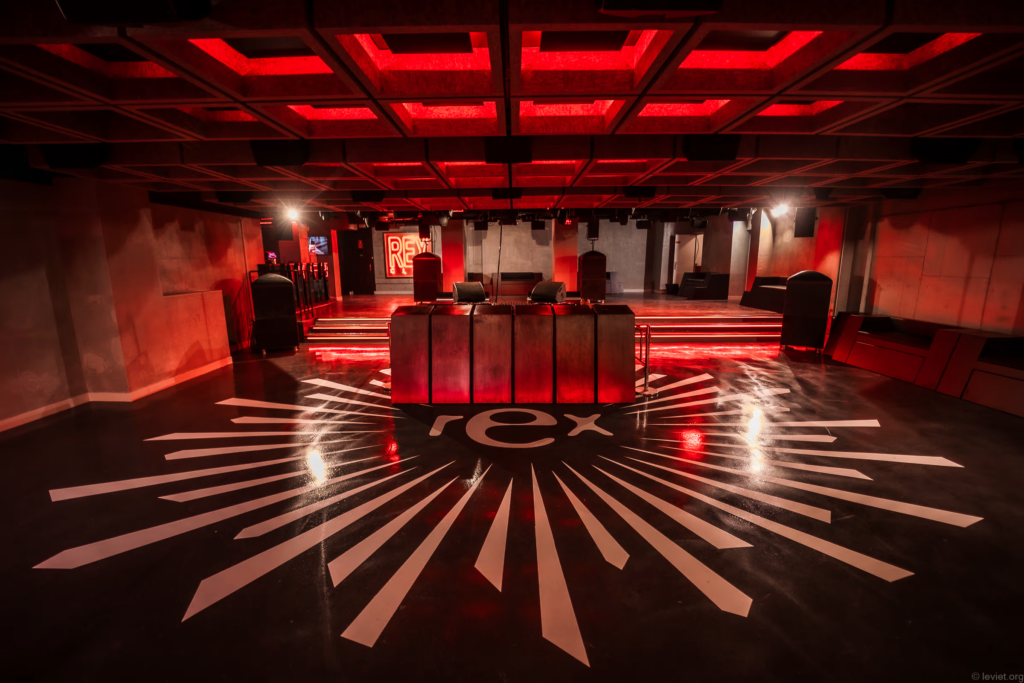

Le Rex Club, véritable institution de la scène électronique parisienne, a récemment fait peau neuve. Pour ce projet d’envergure, j’ai eu le privilège d’intervenir sur la partie technique et lumineuse afin de transformer la vision architecturale en une expérience immersive unique pour les clubbers.
Lieu
Le projet s’est déroulé à Paris, au sein de l’emblématique club situé sous le cinéma Grand Rex.
Rôle
En tant que Responsable Technique, j’ai assuré la direction du volet audiovisuel et électronique du projet. Mes missions couvraient :
- La modélisation 3D et l’intégration technique à partir des plans de l’architecte.
- La réalisation des plans d’exécution CFA (Courant Faible) et CFO (Courant Fort).
- La gestion de la production de matériel sur mesure à l’international.
- La configuration et le patch du système de contrôle lumière.
Description du projet
L’objectif était de réaliser une installation fixe de Light Design ambitieuse. À partir du modèle SketchUp fourni par l’architecte, il a fallu concevoir l’intégration de barres LED sur mesure tout autour du dancefloor. Le défi consistait à respecter l’esthétique du lieu tout en offrant une flexibilité de pilotage maximale pour les jeux de lumière, notamment pour la piste de danse centrale.
Détails techniques
L’architecture lumineuse repose sur une infrastructure réseau et électronique complexe :
- Barres LED Personnalisées : Utilisation de la technologie WS2815 (LED digitales adressables). J’ai assuré la gestion à distance des usines pour une production répondant aux spécifications exactes du projet.+1
- Contrôle et Pilotage : Le système est orchestré par une console GrandMA3, que j’ai configurée et patchée personnellement.
- Serveur Média : Utilisation du logiciel Madrix pour générer les effets volumétriques et les animations pixel-mappées sur les LED.
- Conception & Planification : Modélisation complète sous SketchUp et réalisation des plans d’éclairage détaillés via Layout.
- Structure : Mise en œuvre d’un principe de câblage spécifique pour les panneaux LED répartis en 8 caissons (zones).
Le mot de l’expert
Sur ce projet, le choix de la technologie WS2815 est stratégique : elle permet une alimentation en 12V tout en conservant un signal de données redondant (si une LED tombe en panne, le reste du ruban continue de fonctionner), un point crucial pour une installation fixe en club où la maintenance doit être minimisée. Pour de futurs projets similaires, j’ajouterai un pont RS485 sur le signal DATA entre le contrôleur et l’entrée de la barre de LED afin de supprimer des scintillements qui sont causés par des perturbations électromagnétiques environnantes.
