Le Printemps Haussmann est bien plus qu’un grand magasin ; c’est une vitrine du luxe français dont chaque détail visuel doit être irréprochable. Pour ce projet, j’ai été chargé de concevoir et de déployer l’infrastructure électronique permettant de donner vie à une installation en fond de vitrine.
Lieu
Printemps Haussmann, Paris.
Rôle
Ingénieur Électronique et Intégrateur (chez AC3 Studio).
Description du projet

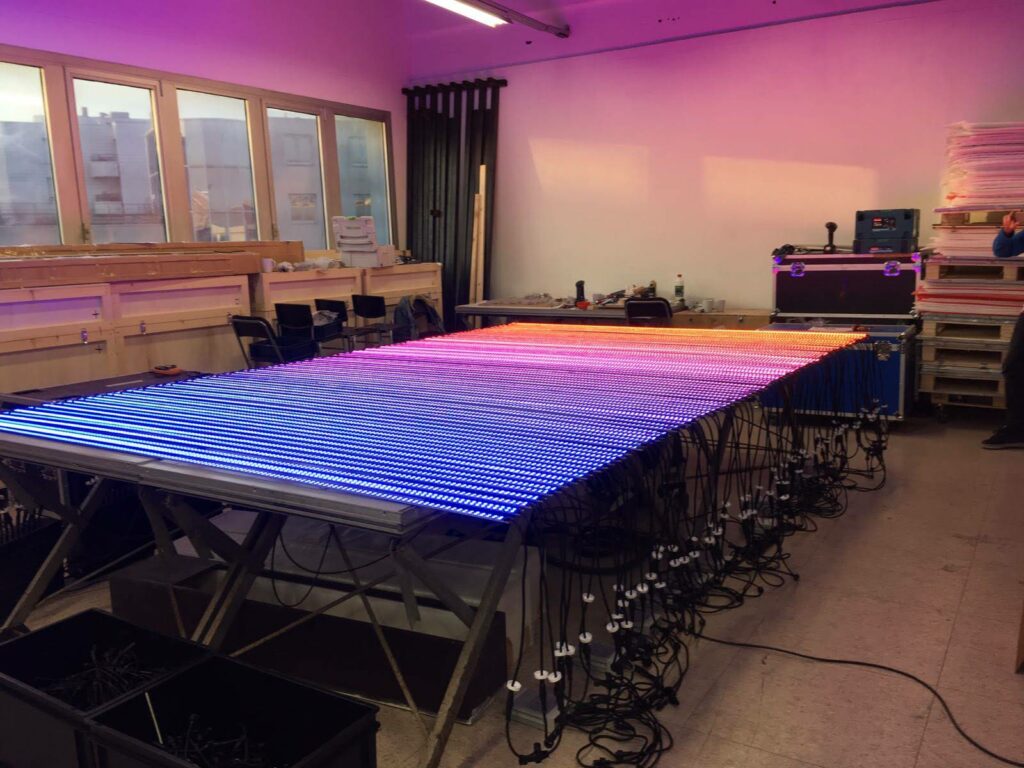

L’installation consistait en un mur dynamique composé de 70 barres LED de 2,5 mètres de haut, créant une trame lumineuse dense et fluide. Le défi principal résidait dans la fiabilité électrique et la synchronisation des données pour piloter plus de 10 000 pixels (WS2812) de manière homogène, malgré les contraintes de distance et de consommation inhérentes au 5V.
Détails techniques
- Source Lumineuse : 70 barres LED (WS2812) à 60 LED/m.
- Contrôle et Signal : Utilisation de contrôleurs LeDMX4 Pro de chez DMXKing. Ces interfaces Art-Net vers SPI ont permis de convertir le flux réseau en données compréhensibles par les rubans LED.
- Gestion de l’Énergie : Pour contrer les chutes de tension (voltage drop) critiques sur de telles longueurs en 5V, j’ai conçu et réalisé 20 boîtiers techniques sur mesure :
- 10 boîtiers Power + Data (Alimentations Meanwell 5V + Contrôleurs DMXKing).
- 10 boîtiers Power Only (Injections de puissance déportées pour stabiliser la tension sur toute la hauteur des barres).
- Pilotage Vidéo : Le flux visuel était généré et patché via Resolume Arena, permettant une gestion flexible du contenu et une synchronisation parfaite avec la musique ou les autres éléments de la vitrine.
Le mot de l’expert
Travailler avec du WS2812 sur des barres de 2,5 mètres en 5V est un défi permanent pour l’intégrité du courant. L’utilisation des alimentations Meanwell couplée à une architecture de 20 boîtiers répartis a été la clé du succès.
